Механическое реле давления Italtecnica PM/5G — итальянская классика автоматики водоснабжения

Реле давления Italtecnica PM/5G (артикул 57932) — двухконтактное электромеханическое устройство для автоматического управления однофазными насосами мощностью до 1,5 кВт. Производится в Италии компанией Italtecnica S.r.l. с характерным для европейского машиностроения запасом по ресурсу. Реле замыкает и размыкает цепь питания насоса, ориентируясь исключительно на давление воды в напорной магистрали: никакой электроники, микропроцессоров или плат — только проверенная десятилетиями механика.

Как устроено и чем отличается от типовых моделей

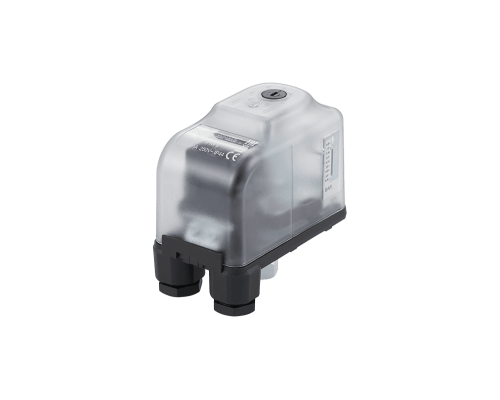

В отличие от распространённых аналогов с пластиковым корпусом, корпус PM/5G выполнен из металла и оснащён прозрачной градуированной крышкой. Такая конструкция позволяет визуально контролировать уставки без демонтажа кожуха. Внутри расположена нормально замкнутая контактная группа из меди с серебряно-никелевым покрытием (Ag-Ni) — это решение минимизирует подгорание контактов и гарантирует стабильную коммутацию на протяжении всего срока службы.

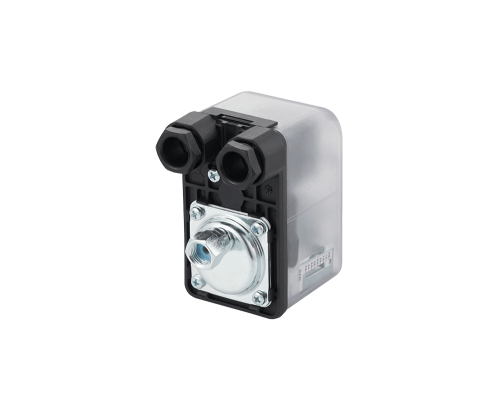

Мембрана из NBR-каучука с текстильной вставкой — «сердце» реле, которое воспринимает давление воды и передаёт усилие на шток контактной группы. Текстильное армирование предохраняет каучук от разрыва при пиковых нагрузках, а сам материал остаётся эластичным в диапазоне температур от 0 до +40 °C. Присоединительный патрубок выполнен из оцинкованной стали с внутренней резьбой 1/4″ и вращающейся накидной гайкой — монтаж возможен в любом пространственном положении без подмотки дополнительных переходников.

Технические характеристики

Логика работы: простота как преимущество

Алгоритм работы реле сводится к одной механической операции. При открытии крана давление в напорной магистрали падает. Когда оно опускается ниже значения P_вкл (заводская уставка — 1,4 бар), мембрана перестаёт давить на шток, контакты замыкаются, и насос запускается. При закрытии крана давление растёт. Когда оно достигает значения P_выкл (заводская уставка — 2,8 бар), мембрана давит на шток, контакты размыкаются, и насос останавливается. Цикл повторяется автоматически без участия человека и без единого электронного компонента.

Разница между P_вкл и P_выкл называется дифференциалом. В PM/5G он регулируется в диапазоне от 0,6 до 2,3 бар. Узкий дифференциал обеспечивает комфорт (вода течёт с почти неизменным напором), широкий — экономит моторесурс насоса за счёт уменьшения числа пусков.

Настройка своими руками

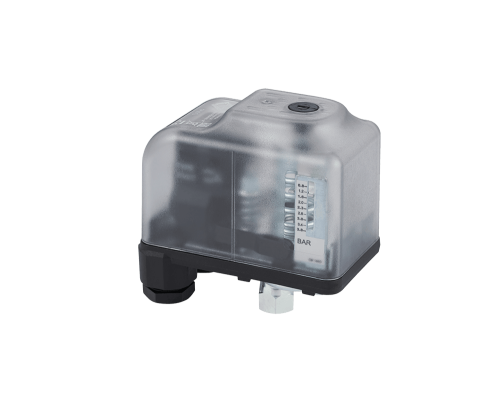

Под прозрачной градуированной крышкой расположены два регулировочных винта на штоке с пружинами. Большой винт (как правило, верхний) отвечает за оба порога одновременно — при его закручивании P_вкл и P_выкл растут вместе, сохраняя заданный дифференциал. Малый винт (нижний) регулирует только P_выкл и, соответственно, величину дифференциала. Шкала на корпусе помогает сориентироваться при настройке, а сама операция занимает не больше пяти минут и не требует специального инструмента.

Важно: заводские значения (1,4–2,8 бар) подобраны под типовую систему с гидроаккумулятором, где давление воздушной подушки составляет ~1,3 бар. При изменении характеристик системы (другой бак, иная высота подъёма воды) уставки корректируются опытным путём, ориентируясь на показания манометра в составе насосной станции.

Сильные стороны и откровенные ограничения

Что делает PM/5G востребованным: итальянская сборка с контролем качества на каждом этапе, медные контакты с серебряно-никелевым покрытием, усиленная мембрана с текстильной вставкой, возможность монтажа в любом положении благодаря вращающейся гайке, прозрачная градуированная крышка для визуального контроля уставок, механическая простота и ремонтопригодность.

О чём нужно знать перед покупкой: реле не оснащено встроенной защитой от сухого хода. Если источник воды иссяк, а гидроаккумулятор пуст, насос будет продолжать работать вхолостую до выхода из строя. Защиту от сухого хода необходимо организовывать отдельным устройством. Кроме того, контакты реле рассчитаны на номинальный ток до 10 А (пиковый — 16 А), поэтому подключение насоса мощностью свыше 1,5 кВт недопустимо без промежуточного магнитного пускателя.

Схемы применения

• Комплектация насосных станций с поверхностными насосами (через пятивыводной штуцер).
• Автоматизация погружных скважинных и колодезных насосов (совместно с гидроаккумулятором).
• Управление подкачивающими насосами в системах повышения давления.
• Автоматизация заполнения и опорожнения накопительных ёмкостей и цистерн.

Комплектация

• реле давления Italtecnica PM/5G с градуированной шкалой;
• технический паспорт изделия;
• гарантийный талон (12 месяцев).

Манометр, пятивыводной штуцер и гибкая подводка в комплект не входят — их приобретают отдельно, сообразуясь с конкретной схемой обвязки насосной станции.
