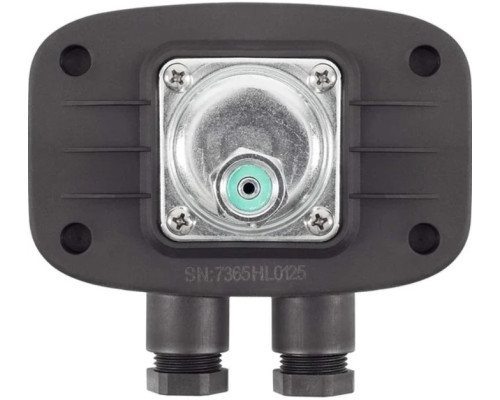

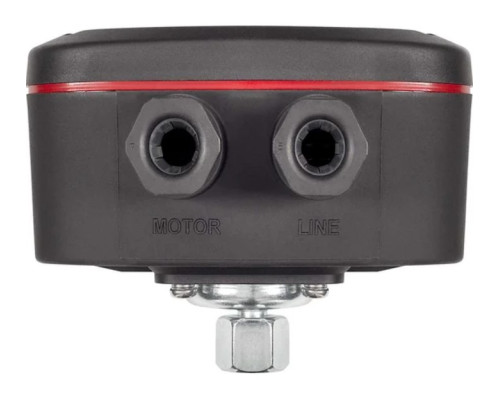

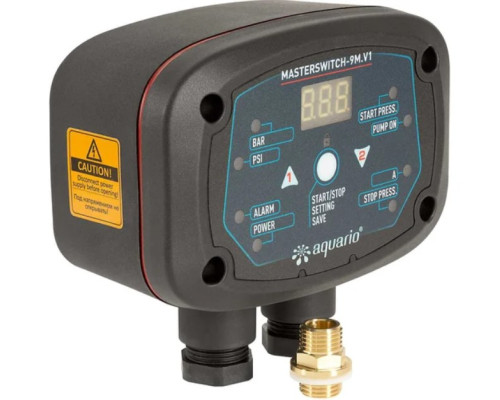

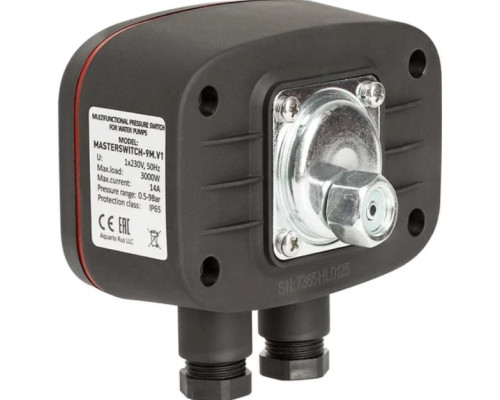

Реле давления AQUARIO Masterswitch-9M.V1

AQUARIO Masterswitch-9M.V1 — электронное реле давления нового поколения

Электронное реле давления AQUARIO Masterswitch-9M.V1 — это устройство, которое заменяет собой сразу три классических компонента насосной автоматики: механическое реле давления, реле защиты от сухого хода и отдельный автомат защиты по току. Оно управляет однофазными насосами до 3 кВт, отображает реальное давление и потребляемый ток на цифровом дисплее, а также автоматически диагностирует аварийные ситуации. Модель проектировалась для эксплуатации в системах водоснабжения частных домов, дач и коттеджей.

Чем отличается от механического реле давления

Классическое механическое реле срабатывает по фиксированной разнице давлений (обычно 1,5–2 бар) и не способно защитить насос от сухого хода или перегрузки. Masterswitch-9M.V1 работает иначе: пользователь сам задаёт верхний и нижний порог давления с точностью до 0,1 бар, а микропроцессор отслеживает ещё и потребляемый ток. Если ток падает ниже нормы (нет воды) или превышает допустимый (заклинивание), реле немедленно отключает насос и выводит на экран код ошибки. Такая логика повышает ресурс насоса и исключает аварийные протечки.

Технический паспорт

Шесть встроенных защит — детальный разбор

• 1. Сухой ход по давлению. Если после запуска давление не растёт или падает ниже 0,1 бар, реле распознаёт отсутствие воды и отключает насос. Повторные попытки запуска производятся с увеличивающейся паузой.
• 2. Сухой ход по току. При работе всухую потребляемый ток резко снижается. Masterswitch-9M.V1 фиксирует это отклонение и обесточивает двигатель, даже если датчик давления не сработал.
• 3. Перегрузка по току. Если насос заклинило или в него попали механические примеси, ток превышает заданный порог (14 А). Реле отключает питание, предотвращая перегрев обмотки.
• 4. Защита от частых пусков. При нарушении герметичности системы или разрыве мембраны гидроаккумулятора насос начинает циклически включаться и выключаться. Реле блокирует такую работу и сигнализирует об ошибке.
• 5. Ограничение непрерывной работы. Пользователь задаёт максимальное время одного цикла. Если насос не отключился в течение этого времени (например, лопнула труба), реле принудительно обесточивает его.
• 6. Задержка пуска и останова. Регулируемые задержки (0–99 секунд) исключают гидроудары при запуске и обеспечивают плавный останов без скачков давления.

Как настроить реле за 5 минут

Все параметры задаются единственным поворотным регулятором на корпусе прибора. Цифровой дисплей отображает текущее значение и помогает ориентироваться в меню настроек. Последовательность действий:

1. Давление отключения (Pmax). Задайте верхний порог — обычно 3–4 бар для систем с гидроаккумулятором.
2. Давление включения (Pmin). Установите нижний порог — как правило, на 0,5–1 бар ниже Pmax.
3. Время задержки пуска. Рекомендуется 5–10 секунд для исключения гидроудара.
4. Время задержки останова. Значение 3–5 секунд обеспечивает плавную остановку насоса.
5. Максимальное время работы. Укажите разумный лимит (например, 30 минут), после которого реле принудительно выключит насос при нештатной ситуации.

Где и с каким оборудованием применяется

• Поверхностные насосные станции — реле устанавливается после насоса, перед гидроаккумулятором.
• Погружные скважинные и колодезные насосы — Masterswitch-9M.V1 монтируется в кессоне или на вводе в дом.
• Системы повышения давления — реле управляет насосом, поддерживая заданные параметры в магистрали.
• Может работать без гидроаккумулятора, но для сглаживания пиковых нагрузок рекомендуется бак объёмом от 5 литров.

Комплектация

• электронный блок Masterswitch-9M.V1;
• переходник латунный 1/4″ нар × 1/4″ нар;
• паспорт и инструкция по эксплуатации;
• гарантийный талон (1 год).
