Блок управления насосом ТИСКОТРОН 3 кВт UNIPUMP

ТИСКОТРОН — электронный блок управления насосом до 3 кВт с защитой и контролем давления

ТИСКОТРОН (арт. 12166) — интеллектуальный блок автоматического управления однофазными насосами мощностью до 3 кВт. Устройство разработано под брендом Unipump и предназначено для поддержания стабильного давления в системах водоснабжения, а также для комплексной защиты насосного оборудования от аварийных режимов. В отличие от классических механических реле, ТИСКОТРОН оснащён встроенными датчиками давления и тока, ЖК-дисплеем с русскоязычным меню и возможностью подключения внешних датчиков расхода, уровня и протечки. Такой набор функций позволяет адаптировать блок под конкретные условия эксплуатации: от простого поддержания давления в дачном водопроводе до сложных схем с контролем уровня в накопительных ёмкостях.

Что такое ТИСКОТРОН и чем он отличается от механического реле

Классическое механическое реле давления замыкает и размыкает контакты по двум фиксированным порогам. Оно не способно измерить потребляемый ток, не предупредит о сухом ходе, не остановит насос при утечке и не покажет реальное давление в системе. ТИСКОТРОН работает иначе. Внутри корпуса расположены электронный модуль, датчик давления и датчик тока. Блок в реальном времени измеряет давление в напорной магистрали и силу тока, потребляемую насосом. На основе этих данных микропроцессор принимает решение о включении или отключении насоса, а также о срабатывании защит. Все параметры — давление, ток, активный режим и предупреждения — выводятся на ЖК-дисплей с русскоязычным текстом.

Технические параметры

Напряжение питания: 230 В ± 10%, 50 Гц. Блок рассчитан на стандартную однофазную сеть.

Максимальная мощность подключаемого насоса: 3 кВт. Это охватывает подавляющее большинство бытовых поверхностных и погружных насосов.

Максимальный коммутируемый ток: 20 А. Запас по току обеспечивает уверенный пуск насоса даже при просадках напряжения.

Максимально допустимое давление в системе: 10 бар (1 МПа). Блок штатно работает в магистралях с повысительными насосами.

Присоединительный размер: 1/4″ внутренняя резьба с накидной гайкой. Герметизация обеспечивается резиновой прокладкой, установленной внутри гайки.

Степень пылевлагозащиты: IP65. Корпус защищён от пыли и водяных струй со всех направлений — допускается монтаж во влажных помещениях и кессонах.

Температура перекачиваемой жидкости: от +5 до +40 °C.

Температура окружающей среды: от +5 до +40 °C.

Габаритные размеры (В×Ш×Г): 107 × 107 × 80 мм. Компактный корпус помещается в стандартный сантехнический шкаф.

Производство: Россия (бренд Unipump, правообладатель ООО «САБЛАЙН СЕРВИС»). Гарантия — 1 год.

Четыре режима работы под разные задачи

ТИСКОТРОН поддерживает несколько алгоритмов управления, которые переключаются через меню:

1. Контроль двух порогов давления. Основной режим для систем с гидроаккумулятором. Пользователь задаёт давление включения (Pmin) и давление выключения (Pmax). Насос запускается, когда давление падает до Pmin, и отключается при достижении Pmax. Этот режим полностью заменяет механическое реле давления, но с точной цифровой настройкой и отображением реального давления на дисплее.

2. Контроль давления и расхода. Режим для систем без гидроаккумулятора или с баком малого объёма. К блоку подключается внешний датчик расхода (приобретается отдельно). Насос включается по давлению, а отключается по сигналу датчика расхода — когда поток воды прекращается. Это исключает ложные срабатывания и гидроудары.

3. Контроль уровня жидкости в ёмкости. Режим для заполнения накопительных резервуаров. К блоку подключаются внешние датчики уровня с выходом «сухой контакт» (приобретаются отдельно). Насос включается при опустошении ёмкости и отключается при заполнении.

4. Ручной режим. Предназначен для первичного заполнения системы и диагностики. Насос работает непрерывно, игнорируя показания датчиков. Режим полезен при запуске только что смонтированной системы или при проверке работоспособности оборудования.

Пять защитных функций, которые спасают насос от выхода из строя

1. Защита от сухого хода. Срабатывает при падении давления ниже порога Pсух или при отсутствии потока (если подключён датчик расхода). Блок отключает насос и выводит предупреждение на дисплей. Повторные попытки запуска производятся с увеличивающейся паузой.

2. Защита от перегрузки по току. Если потребляемый ток превышает заданный порог — например, из-за заклинивания двигателя или попадания мусора в рабочее колесо, — блок немедленно обесточивает насос, предотвращая перегрев обмотки.

3. Защита от частых пусков. Циклическое включение-отключение с интервалом в несколько секунд — признак разрыва мембраны гидроаккумулятора или утечки в магистрали. ТИСКОТРОН фиксирует аномальную цикличность и блокирует насос до выяснения причин.

4. Защита от недокачки. Если после запуска насос не может набрать заданное давление в течение установленного времени — например, из-за завоздушивания магистрали или падения уровня воды в скважине, — блок отключает его и сигнализирует об ошибке.

5. Защита от превышения предельного давления. Если давление в системе превышает 10 бар, блок принудительно обесточивает насос. Это страхует трубы и фитинги от разрыва при нештатной ситуации.

Конструкция и монтаж

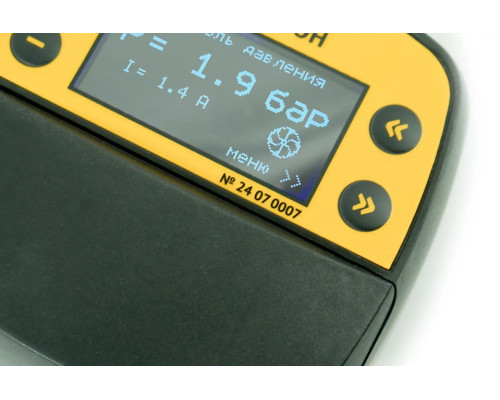

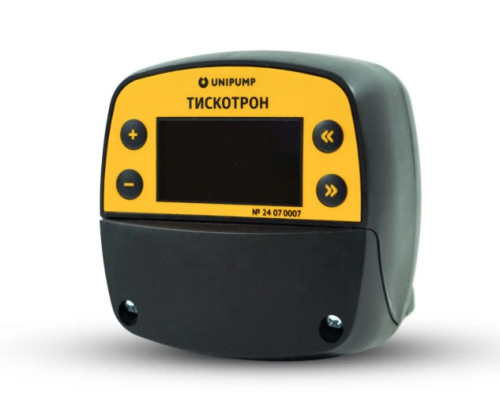

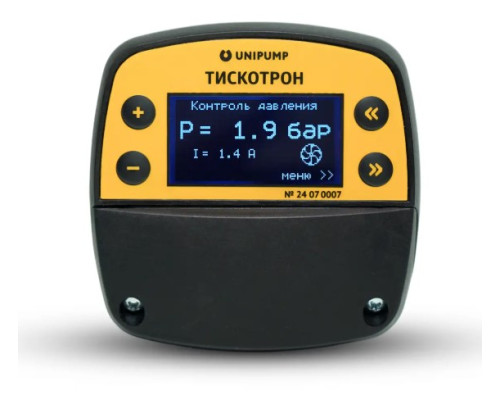

Корпус блока состоит из пластикового основания, крышки и монтажного люка. Доступ к клеммам для подключения электропитания, насоса и внешних датчиков осуществляется через люк, зафиксированный двумя саморезами. На передней панели расположены ЖК-дисплей и четыре кнопки управления. Все предупреждения и пункты меню выводятся на русском языке — настройка не требует специальных знаний или обращения к специалисту.

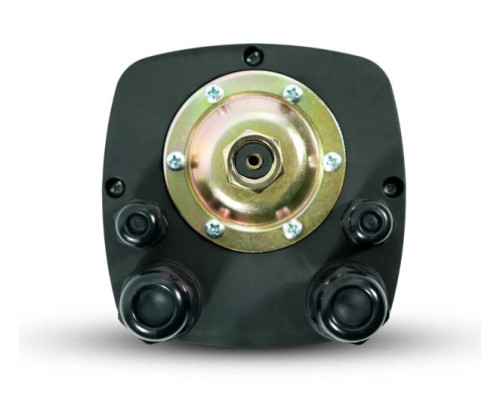

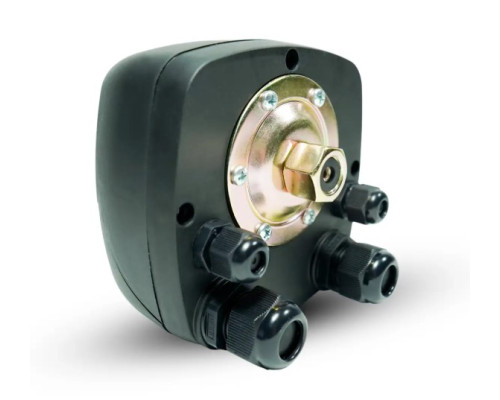

На задней стороне блока находится фланец для подключения к гидравлической системе. Накидная гайка с внутренней резьбой 1/4″ позволяет зафиксировать дисплей в удобном для пользователя положении независимо от ориентации патрубка. Внутри гайки установлена резиновая прокладка для герметизации соединения. Для ввода силовых кабелей используются герметичные кабельные вводы, соответствующие классу защиты IP65.

Возможности расширения: внешние датчики

ТИСКОТРОН оснащён клеммами для подключения одного импульсного датчика расхода и трёх датчиков с выходом типа «сухой контакт» или NPN (открытый коллектор). Это позволяет расширить функциональность блока без замены самого устройства. Датчик расхода активирует режим управления по потоку. Датчики уровня контролируют заполнение накопительной ёмкости. Датчики протечки, установленные на полу, при замыкании контактов блокируют насос и предотвращают затопление.

Все внешние датчики приобретаются отдельно и не входят в комплект поставки.

Комплектация

• блок управления ТИСКОТРОН в сборе;
• паспорт изделия и руководство по эксплуатации;
• гарантийный талон (сроком на 1 год).

Датчики расхода, уровня и протечки, а также манометр в комплект поставки не входят.

Производитель: Россия (бренд Unipump, правообладатель ООО «САБЛАЙН СЕРВИС»). Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и внешний вид изделия без предварительного уведомления. Рекомендуем доверять установку квалифицированному специалисту.
