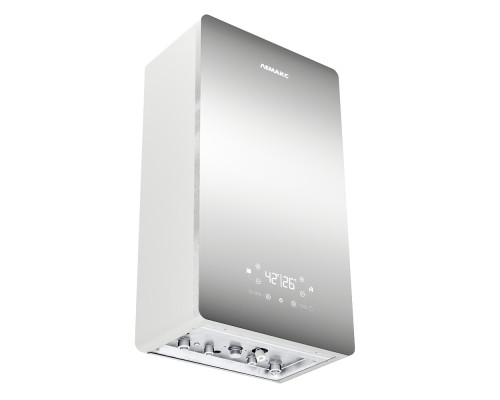

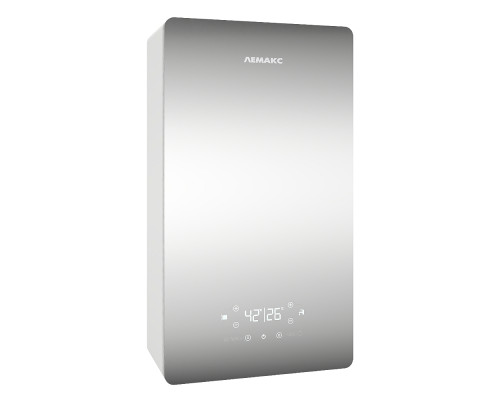

Котел газовый двухконтурный Лемакс PRIME PRO 24 (Silver)

Газовый котёл Лемакс PRIME PRO24 (Silver) — двухконтурный, закрытая камера

Настенный теплогенератор с закрытой камерой сгорания мощностью 24 кВт для отопления и мгновенного приготовления горячей воды. Модель Silver отличается лицевой панелью из закалённого стекла с серебристым металлизированным покрытием — стойким к царапинам и перепадам температуры. Агрегат использует коаксиальный дымоход 60/100 мм или раздельную схему 80 мм, что позволяет не забирать воздух из помещения. Внутри применены медный теплообменник контура отопления и отдельный пластинчатый теплообменник ГВС, управление осуществляет газовый блок SIT 845 Sigma с непрерывной модуляцией пламени. Электронная плата поддерживает погодозависимый алгоритм и внешние интерфейсы Modbus.

Технические характеристики (заводские данные)

Ключевые функциональные преимущества

• Медный первичный теплообменник — максимальная теплопередача и устойчивость к коррозии при соблюдении качества воды.
• Вторичный пластинчатый теплообменник — проточный нагрев санитарной воды без смешивания с отопительным контуром.
• Вентилятор с регулируемой скоростью — точное поддержание соотношения газ/воздух, низкий уровень шума.
• Газовая арматура SIT 845 с модуляцией — мощность плавно меняется от min до 24 кВт, экономия топлива при частичной нагрузке.
• Циркуляционный насос с функциями дегазации — перед первым розжигом можно запустить режим удаления воздуха (RunP/on) нажатием комбинации кнопок.
• Контроль протока ГВС датчиком (параметр P18 = 16) — моментальная реакция на открытие крана, переход в режим ГВС с приоритетом.
• Температура ГВС по NTC-датчику — конфигурация P09 = 1, точность поддержания ±1 °C, диапазон 35–55 °C, возможность фиксированного режима 63–65 °C (P07 = 0).
• Погодозависимая автоматика — если подключён уличный датчик (клеммы 3–4), кривую нагрева выбирают параметром P08, шаг изменения температуры ~3,5 °C.
• Интерфейс Modbus RTU — возможность встраивания в системы диспетчеризации, адрес задаётся параметром P30 (1–247).
• Совместимость с комнатным термостатом — клеммы 1–2, перемычка снимается, работа по внешнему сигналу.
• Серебристый стеклянный фасад — прочное калёное стекло с эффектом металлик, легко моется и не выцветает со временем.

Режимы работы и сервисные настройки

• Лето / Зима / Только отопление / Выключено — выбор кнопкой MODE, информация на дисплее.
• Антизаморозка — при +5 °C горелка запускается до 30 °C, индикация «ICEP», работает только при подключении к электросети и наличии газа.
• Информационное меню — отображает температуры отопления (s|1), ГВС (s|2), мощность горелки в % (s|3), наружную температуру (s|4), давление (s|5), температуру обратной линии (s|6).
• Настройка времени выбега насоса — параметр P05 для отопления (заводские 0 сек) и P06 для ГВС (30 сек).
• Максимальная мощность ГВС — ограничивается параметром P14 (по умолчанию 100%), можно снизить для более комфортного нагрева.
• Время наращивания мощности ГВС — P17, шаг 2 сек, позволяет избежать скачков температуры при старте.
• Выбег вентилятора — параметр P19 (заводские 20 сек), гарантирует удаление остаточных дымовых газов.

Подключение внешней автоматики и датчиков

Для доступа к клеммной колодке необходимо снять лицевую крышку (два винта внизу, приподнять, потянуть на себя). Расположение контактов: 1–2 — комнатный термостат (удалить перемычку), 3–4 — датчик наружной температуры, 5–6–7–8 — линии Modbus. Рекомендованный кабель 2×0,75 мм², длина до 30 м. Выбор модуляционного насоса (Shinhoo/Wilo) — параметр P31. При использовании Modbus устройству присваивается уникальный адрес P30.

Требования к монтажу и первому пуску

Котёл устанавливается на несгораемое основание с зазорами: боковые 100 мм, нижний 200 мм, передняя зона обслуживания 1 м. Дымоходные трубы прокладываются с наклоном 2–3° в сторону конденсатосборника, перед аппаратом обязателен сборник конденсата. Диаметр диафрагмы подбирается согласно длине воздуховода (таблица 2 паспорта). Газовый шланг диэлектрический, сечение не менее 15 мм, длина не более 1,5 м. Перед первым запуском производится регулировка максимального и минимального давления газа через штуцеры автоматики (гайка «А» и внутренний винт «Б») в соответствии с таблицами 9 и 10 (для G20: макс. 1000 Па, мин. 250 Па; для G31: макс. 2700 Па, мин. 550 Па). Электронная адаптация выполняется через параметр Pr01 (100% для G20, 97% для G31). Подключение к сети 220 В через стабилизатор и УЗО 30 мА обязательно.

Комплект поставки

• Котёл PRIME PRO24 Silver в сборе (горелка, вентилятор, меди и нержавейка).
• Набор диафрагм для настройки притока воздуха.
• Руководство по эксплуатации и паспорт с гарантийным талоном.
• Заводская упаковка.

Для переоборудования на сжиженный газ необходимо приобрести сопла G31 (арт. 107714) и выполнить замену с отметкой в паспорте. Гарантия 36 месяцев при ежегодном сервисном обслуживании авторизованным центром. Срок службы 12 лет. Сервисная поддержка: 8‑800‑2008‑078.
