Котел газовый двухконтурный Лемакс PRIME PRO 24 (Black)

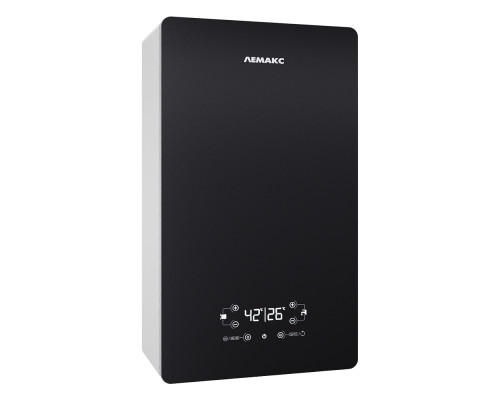

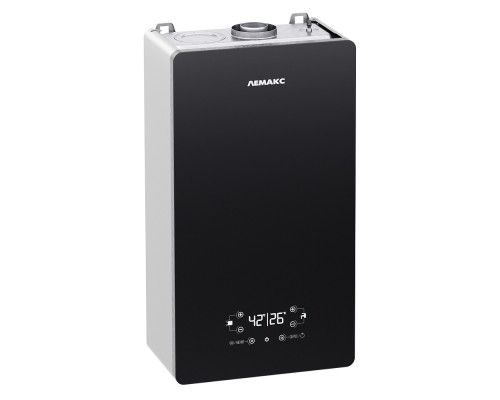

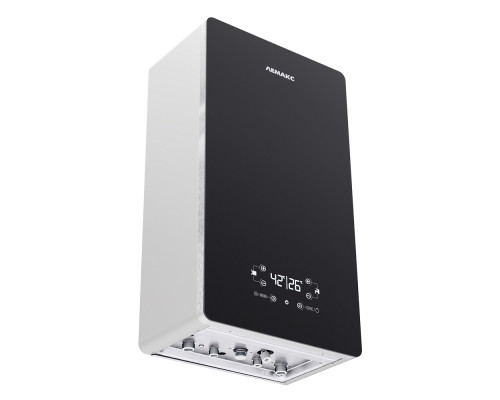

Газовый котёл Лемакс PRIME PRO24 (Black) — двухконтурный, закрытая камера

Настенный газовый теплогенератор номинальной мощностью 24 кВт с закрытой камерой сгорания. Предназначен для отопления помещений и приготовления горячей санитарной воды в проточном режиме. Модель в исполнении Black отличается лицевой панелью из чёрного закалённого стекла. Котёл совместим с коаксиальным дымоходом 60/100 мм и раздельным 80 мм — забор воздуха и удаление продуктов сгорания осуществляются с улицы, не затрагивая воздух помещения. Теплообменник контура отопления медный, контур ГВС оснащён отдельным пластинчатым теплообменником. Автоматика безопасности — SIT 845 Sigma с электронной модуляцией.

Ключевые конструктивные и функциональные особенности

• Медный теплообменник отопления — высокая теплопроводность и коррозионная стойкость основного нагревательного блока.
• Раздельный пластинчатый теплообменник ГВС — быстрый нагрев санитарной воды без смешивания с технической водой контура отопления.

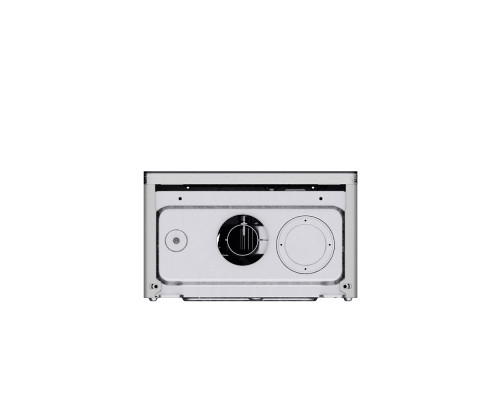

• Закрытая камера сгорания с вентилятором — принудительный отвод дымовых газов и подача воздуха для горения через коаксиальную (60/100 мм) или раздельную (80 мм) систему дымоудаления. Диафрагма подбирается из комплекта поставки по таблице длин.
• Автоматика SIT 845 Sigma с электрическим клапаном и модулятором — плавное электронное регулирование мощности горелки от минимальной до 24 кВт.
• КПД до 92% — эффективное преобразование энергии сгорания природного (G20) или сжиженного (G31) газа в тепло.
• Встроенный датчик протока ГВС — автоматическое включение режима горячего водоснабжения при открытии крана (приоритет ГВС). Трёхходовой клапан с сервоприводом переключает поток теплоносителя на пластинчатый теплообменник.
• Циркуляционный насос с ШИМ-управлением — поддерживает заданный перепад температур, функция дегазации при первом заполнении (активируется кнопками на панели).
• Погодозависимое регулирование — при подключении датчика наружной температуры (опция, клеммы 3–4) температура отопления автоматически корректируется по выбранной кривой нагрева (параметр P08).
• Совместимость с Modbus — встроенный интерфейс для интеграции в системы диспетчеризации (параметр P30 задаёт адрес).
• Комнатный термостат — подключение сухими контактами (клеммы 1–2, удалить перемычку) для точного поддержания температуры воздуха.
• Двухконтурный проточный нагрев — не требует дополнительного бойлера, подготовка горячей воды происходит непосредственно в котле.

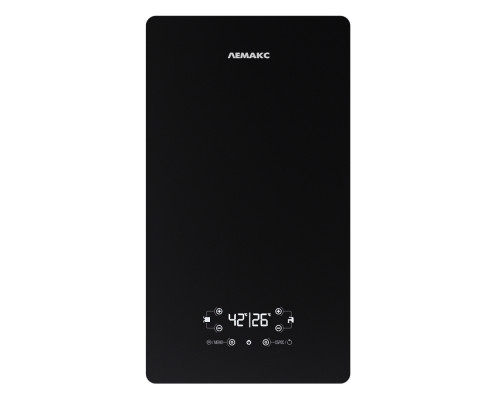

• Чёрная стеклянная лицевая панель — исполнение Black подчёркивает современный дизайн и упрощает уход за поверхностью.

Технические характеристики (паспортные данные)

Режимы работы и сервисные функции

• Лето — только горячее водоснабжение, насос отопления выключен.
• Зима — отопление и ГВС с автоматическим переключением приоритета.
• Только отопление — контур ГВС не активен (если не требуется горячая вода).
• Выключено / Антизаморозка — при падении температуры теплоносителя ниже +5 °C горелка включается до 30 °C, на дисплее «ICEP».
• Дегазация при первом пуске — насос работает 15 минут без розжига для удаления воздуха (активируется нажатием комбинации кнопок, на экране «RunP/on»).
• Антициклирование — настраиваемая пауза повторного включения горелки (параметр P03, заводские 3 мин).
• Плавный розжиг и наращивание мощности — после успешного розжига котёл за заданное время плавно выходит на требуемую мощность (P04/P17).
• Контроль протока ГВС — датчик протока (параметр P18) мгновенно реагирует на водоразбор.
• Функция защиты от заклинивания насоса — при простое более 28 дней проводится автоматическая кратковременная прокрутка.
• Информационное меню — отображение температуры отопления, ГВС, мощности горелки в %, наружной температуры (при датчике) и давления в системе.

Подключение дополнительных устройств и автоматизация

• Комнатный термостат: клеммы 1–2 (сухие контакты), удалить заводскую перемычку.
• Датчик наружной температуры: клеммы 3–4, погодозависимая автоматика включается автоматически.
• Modbus RTU: клеммная колодка с поддержкой протокола Modbus, параметр P30 задаёт уникальный адрес устройства (1–247).
• Выбор типа насоса: параметр P31 позволяет задать тип насоса Shinhoo или Wilo.

Монтаж и требования к установке

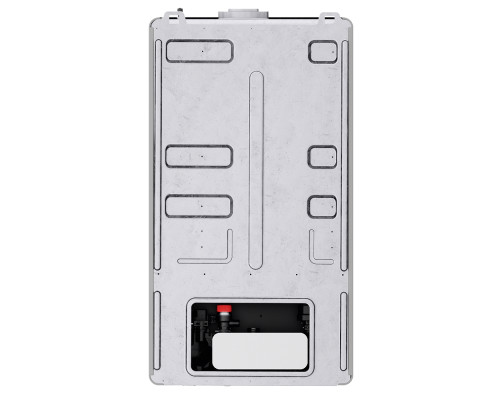

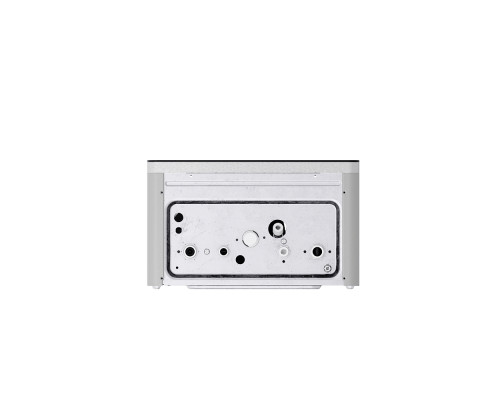

Котёл монтируется на стену из негорючих материалов (НГ, Г1). Боковые зазоры — не менее 100 мм, снизу 200 мм, передняя зона обслуживания не менее 1 м. Дымоход коаксиальный 60/100 мм или раздельный 80 мм: горизонтальные участки прокладываются с уклоном 2–3° в сторону конденсатосборника, с обязательной установкой конденсатоотводчика. Диаметр диафрагмы выбирается по длине воздуховода (таблица 2 руководства). Внутренний диаметр подводок контура отопления не менее 20 мм, ГВС не менее 15 мм, газовой линии не менее 15 мм с обязательной диэлектрической вставкой. Электропитание 220 В, рекомендовано подключение через стабилизатор напряжения и УЗО 30 мА. Перед первым пуском специалист проверяет настройки давления газа на коллекторе по манометру (штуцеры 1 и 2 автоматики) согласно таблице 9 и 10 для G20/G31.

Комплект поставки

• Котёл Prime PRO24 в сборе (медный теплообменник, горелка, вентилятор, автоматика SIT 845).
• Набор диафрагм для настройки воздушного тракта.
• Руководство по эксплуатации и паспорт с гарантийным талоном.
• Упаковка производителя.

Сопла для сжиженного газа (арт. 107714) и крепёжные элементы приобретаются отдельно. Гарантийный срок — 36 месяцев при ежегодном сервисном обслуживании. Срок службы — 12 лет.
