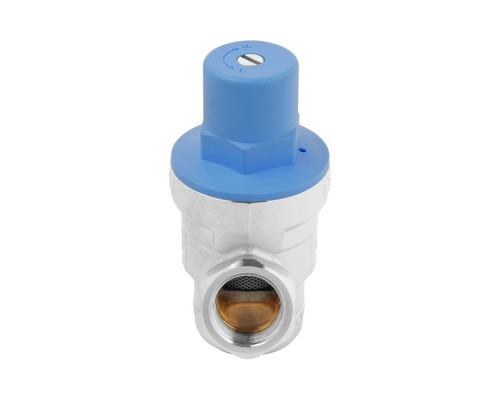

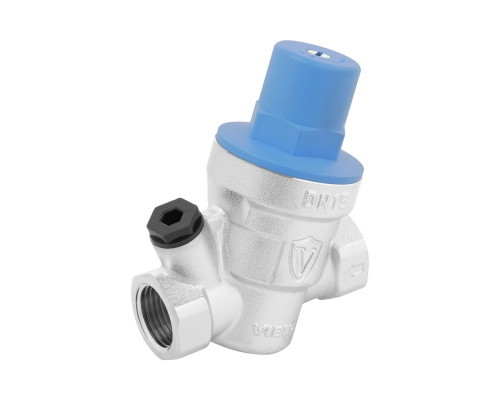

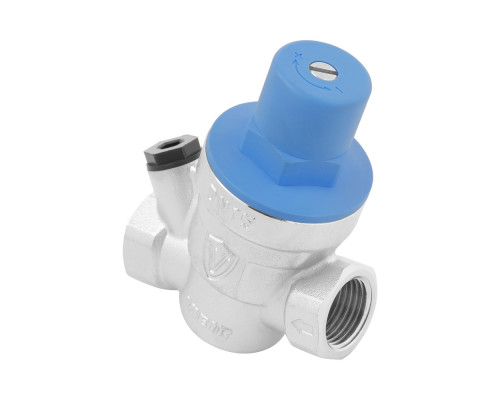

Редуктор давления Vieir BL768 — точная защита квартирного водопровода от скачков давления

Регулятор давления Vieir BL768 — это компактное устройство мембранного типа, предназначенное для снижения и стабилизации давления воды в системах холодного и горячего водоснабжения. Он автоматически поддерживает на выходе давление не выше настроечного, независимо от скачков во внешней сети. Благодаря этому бытовая техника, смесители и трубопроводы защищены от гидроударов и преждевременного износа. Устройство соответствует ГОСТ Р 55023-2012 и рекомендовано для установки на квартирных вводах.

Назначение и область применения

Редуктор Vieir BL768 предназначен для регулируемого снижения давления рабочей среды в:

• сетях холодного и горячего водоснабжения;
• системах водяного отопления;
• технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам редуктора.

Основная сфера применения — квартирные системы холодного и горячего водопровода. Устройство работает по схеме «после себя», то есть поддерживает заданное давление на выходе независимо от колебаний на входе. Даже в статическом режиме (при закрытых кранах) давление после редуктора не превышает настроечное.

Технические характеристики

Почему важен правильный подбор редуктора

Ошибки при выборе диаметра и пропускной способности приводят к шуму в трубах, кавитации и быстрому износу уплотнений. Чтобы избежать проблем, рекомендуется рассчитывать суммарный расход с учётом количества водоразборных устройств и коэффициента одновременности.

Характерные расходы бытовых приборов

Для более точного расчёта используют коэффициент одновременности: чем больше устройств в системе, тем меньший процент из них будет открыт одновременно. Например, для квартиры с двумя ванными комнатами (суммарный расход 81 л/мин, 10 устройств) расчётный расход составит около 33 л/мин. Модель Vieir BL768 с условной пропускной способностью 1,27 м³/ч (21,2 л/мин) оптимальна для типовых квартир с одной-двумя точками водоразбора. Для больших расходов следует выбирать редуктор с бóльшим диаметром.

Монтаж: ключевые правила

1. Редуктор допускается монтировать в любом положении, кроме положения настроечным винтом вниз. Рекомендуемая ориентация — вертикально, винтом вверх: это увеличивает срок службы уплотнительных колец.
2. Направление потока должно совпадать со стрелкой на корпусе.
3. Перед редуктором обязательно устанавливают фильтр механической очистки с ячейкой не более 500 мкм. На квартирных вводах его размещают сразу после входного фильтра, перед водосчётчиком.
4. При использовании подмоточного материала (ФУМ, нить) следите, чтобы излишки не попали во входную камеру — это может вывести редуктор из строя.
5. Предельный крутящий момент при затяжке резьбы 1/2″ составляет 35 Н·м.
6. После монтажа систему испытывают статическим давлением, в 1,5 раза превышающим рабочее (но не менее 6 бар), согласно СП 73.13330.2016.

Настройка давления

Все редукторы Vieir BL768 поставляются с заводской настройкой 3,0 бара. Настройку можно выполнять без демонтажа устройства. Для этого:

1. Откройте несколько водоразборных кранов, чтобы удалить воздух из трубопровода.
2. Закройте все краны, оставив на одном приборе минимальный струйный расход (струя не должна разделяться на капли).
3. Вращением винта настройки шлицевой отвёрткой установите нужное значение: по часовой стрелке — увеличение давления, против — уменьшение.

Для предотвращения кавитации и шума рекомендуется поддерживать соотношение давления на входе и выходе не более 3:1 (в идеале 2:1). Например, при входном давлении 10 бар на выходе следует настраивать 5 бар. Если перепад превышает предельное значение, устанавливают двухступенчатую схему с двумя последовательными редукторами.

Эксплуатация и обслуживание

Редуктор требует периодической замены сменного картриджа и сетки. Признаки необходимости обслуживания:

• плавное повышение давления сверх настроечного при полностью закрытых кранах;
• появление капель жидкости на вентиляционном отверстии пробки пружинной камеры.

В таких случаях следует перекрыть входной кран, слить воду с участка системы и заменить уплотнительные кольца. После замены проводят повторную настройку. Также следует помнить, что из-за теплового расширения воды в квартирном трубопроводе давление после редуктора может кратковременно возрастать. Для компенсации излишнего объёма рекомендуется устанавливать мембранный гаситель гидроударов.

Преимущества Vieir BL768

• Латунный корпус, устойчивый к коррозии;
• Точная мембранная схема «после себя»;
• Широкий диапазон настройки 1,5–6 бар;

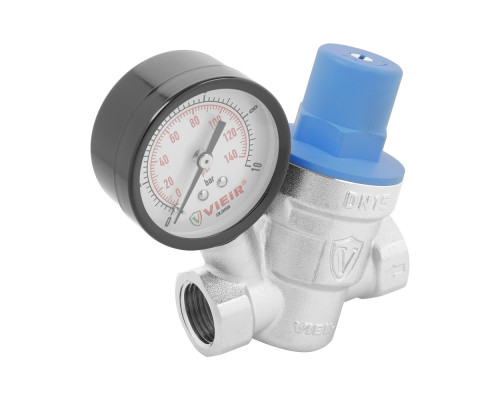

• Встроенный манометр для визуального контроля;
• Простота монтажа и обслуживания;
• Соответствие ГОСТ Р 55023-2012;
• Длительный срок службы при соблюдении правил эксплуатации.

Приобрести регулятор давления Vieir BL768 с доставкой по Минску и всей Беларуси можно в интернет-магазине «Альфа Тепло». Специалисты помогут подобрать подходящую модель и дадут рекомендации по установке.
