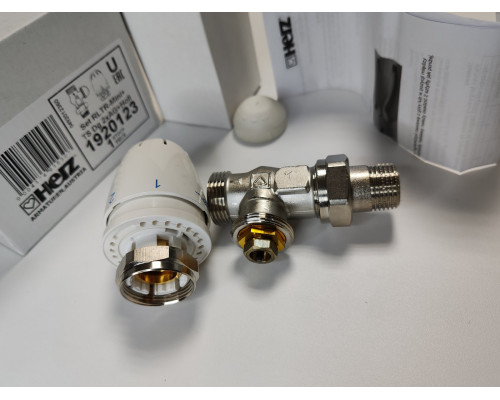

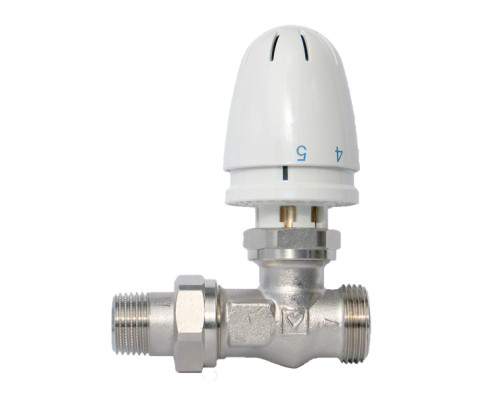

Клапан регулятор теплого пола HERZ RTL 920123

Клапан регулятор теплого пола 920123 RTL Herz предназначен для регулирования температуры теплого пола (площадью до 15 м2) путем дросселирования расхода воды. Применяется без дополнительных насосов, параллельно с системой радиаторного отопления.

Монтаж и эксплуатация
- Для подключения клапана регулятора 920123 RTL к обратной трубе контура теплого пола потребуются переходные соединители для подключения полимерных и металлополимерных труб.
- Для легкой установки термостатического элемента на клапан необходимо выставить регулятор на максимальную температуру (60°C) и навинтить присоединительную гайку до упора. Термостатический элемент установить на клапане без люфта.
- При наполнении системы отопления необходимо выставить регулятор на максимальную температуру (60°C).

Настройка клапана регулятора RTL
- Настройка регулятора RTL осуществляется вращением верхней части термостатического элемента.
- Снизу термостатической головки находится отверстие ограничителя блокировки. Поверните маховичёк в требуемое положение ограничения или блокировки. На шкале маховичка возле позиции "2" находится засечка, которая показывает положение ограничителя. Данные действия являются процедурой, применяемой, к примеру, для ограничения.
- Установить маховичок в требуемое положение.
- Для ограничения температуры в большую сторону, установите ограничительный штифт слева от позиции настройки.
- Для ограничения температуры в меньшую сторону, установите ограничительный штифт справа от позиции настройки.
- Для блокировка в определённой позиции, установите ограничитель с обеих сторон от позиции настройки.
- Ограничители следует вставлять до упора. При необходимости они могут быть снова удалены подходящим инструментом.
